Nvidia/GPU/CUDA相关：

1.描述一下SM的结构，在写kernel的时候共享内存大小和寄存器文件数量需要注意吗？

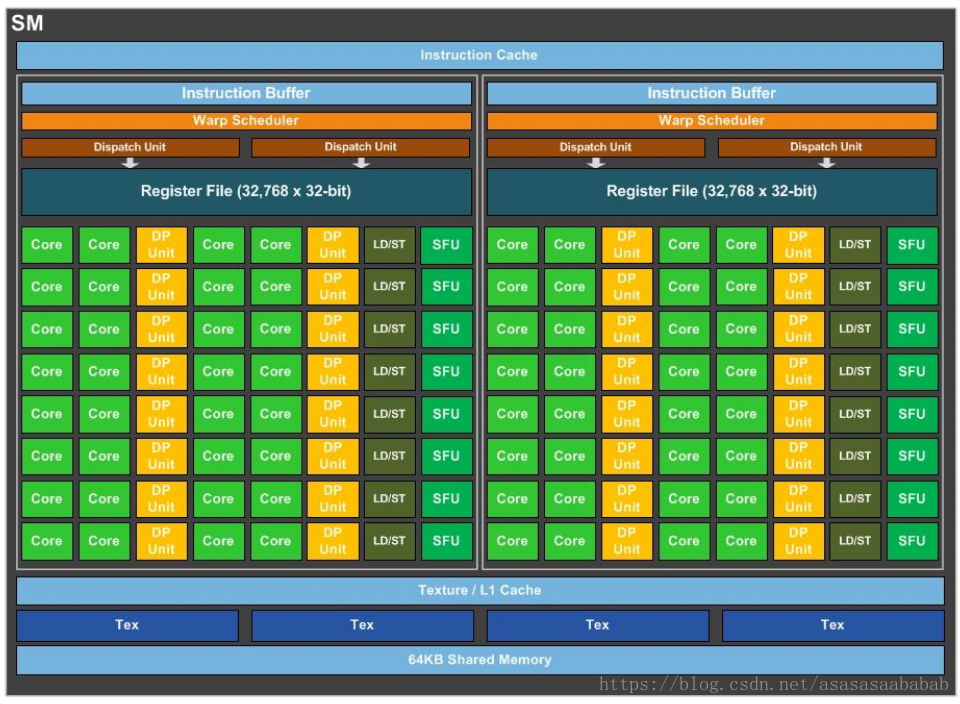

SM是NVIDIA GPU的核心计算单元,包含

CUDA core，最核心的基本计算单元，处理整形和单精度浮点运算。

寄存器文件、

Warp Scheduler线程数调度器，

共享内存

L1cache

等

写kernel时共享内存大小和寄存器文件数量直接影响SM的活跃线程束数量（Occupancy）—-即SM上同时可执行的线程束数与最大可支持线程束数的比率。

共享内存大小：

注意：必须注意。共享内存是按块分配的有限资源。
影响：每个块申请的共享内存越大，一个SM上能同时驻留的线程块就越少，会降低占用率（Occupancy），可能影响性能。
寄存器数量：
- 注意：必须注意。寄存器是按线程分配的有限资源。
- 影响：
  - 每个线程使用的寄存器越多，一个SM上能同时驻留的线程就越少，同样会降低占用率。
  - 寄存器使用过多会导致寄存器溢出（Register Spilling），编译器被迫将变量存储到慢速的全局内存中，严重损害性能。

2.共享内存和寄存器分别应该存放哪些数据，其用量与SM上活跃的线程块的关系。

共享内存

从全局内存预加载的数据块、中间计算结果（如规约运算的局部和）

作用：协作、缓存、通信

寄存器

线程私有的局部数据

作用：私有性、高性能

关系

SM上的活跃线程块数量同时受共享内存总量和寄存器总量的硬性约束，最终的实际数量是以下三个计算结果中的最小值：

SM支持的最大线程块数（架构限制）。
SM共享内存总量 / 每块申请的共享内存大小。
SM寄存器总量 / (每线程寄存器数量 * 每块线程数)。

3.bank冲突是什么？描述具体结构，如何解决？

Bank冲突

为了提供高带宽，共享内存被物理上划分为若干个（通常是32个，与Warp大小对应）同样大小的、能同时被访问的内存模块，这些模块称为 Bank。

理想情况（无冲突）：如果一个Warp中的32个线程分别访问32个不同Bank中的地址（或者访问同一个Bank中的完全相同的一个地址，即广播），那么所有这些访问都可以在一个时钟周期内一次性完成。
冲突情况：如果一个Warp中的多个线程访问了同一个Bank中的不同地址，就会发生Bank冲突。硬件必须将这些冲突的访问拆分成多个没有冲突的周期依次执行。有n个线程访问同一个Bank的不同地址，就需要n个时钟周期来完成原本一个周期就能完成的工作。

Bank编号

Bank编号 = (地址字节偏移量 / 4字节) % 32

解决

核心思路是：改变数据在共享内存中的布局或访问模式，确保一个Warp内的线程访问不同的Bank。

方法一：内存填充（Memory Padding）

问题：在操作二维数组（例如矩阵）的Tile时，如果数组的宽度是Bank数量（32）的整数倍，那么同一行中相邻的元素会位于不同的Bank，但同一列中相邻的元素会因为固定的步长而落在同一个Bank里。当线程按列读取时，就会导致严重的Bank冲突。
解决方案：在声明共享内存数组时，人为地给每一行增加一些多余的“填充”元素，使实际的行长（Pitch）不再是32的整数倍。

示例：一个32x32的Tile

cpp

// 可能产生Bank冲突的声明
__shared__ float tile[32][32];

// 使用填充避免Bank冲突的声明（例如，多加1个元素）
__shared__ float tile_padded[32][33]; // 33不再是32的因数

这样，原来在同一列上的元素 tile[0][0], tile[1][0], tile[2][0]… 现在变成了 tile_padded[0][0], tile_padded[1][0], tile_padded[2][0]…。
计算它们的Bank编号：

(0 / 4) % 32 = 0
( (1 * 33 * 4) / 4 ) % 32 = (33) % 32 = 1
( (2 * 33 * 4) / 4 ) % 32 = (66) % 32 = 2
它们被巧妙地分散到了不同的Bank中，从而避免了冲突。

方法二：改变访问模式或算法

设计核函数时，尽量让一个Warp内的线程访问连续的共享内存地址。因为连续地址通常映射到不同的Bank，这是最友好的访问模式。

方法三：使用不同的广播机制

如果确实需要让多个线程读取同一个值，应尽量确保它们访问的是完全相同的地址，这会触发广播机制，在一个周期内完成操作，而不是产生冲突。

4.说一下分支冲突（线程束分化），如果warp内有冲突，部分符合if条件，部分符合else条件，是否需要等待？

分支冲突发生在同一个Warp内部的线程执行了不同的控制流路径时。例如，部分线程满足if条件，而另一部分线程满足else条件。

串行化执行： GPU的Warp调度器会让Warp先执行所有走if路径的线程。此时，那些本该走else路径的线程在这个阶段是被禁用（masked out） 的，它们不会执行任何操作，但必须等待。
再次执行：当if路径执行完毕后，调度器会再让Warp执行所有走else路径的线程。同样，此时走if路径的线程被禁用并等待。
汇合后继续：当所有不同的控制流路径都执行完毕后，Warp内的所有线程才会在汇合点（reconvergence point） 重新同步，并继续一起执行后续的相同指令。

因此，分支冲突的性能代价是：执行时间变成了所有不同路径执行时间的总和，而不是其中最长路径的时间。

怎样避免线程束分化

核心思想：同一个Warp内的数据具有相同的特性，从而执行相同的指令路径。

预处理数据，使同一Warp数据特征一致

谓词执行用条件赋值 ?: 替代短小的 if-else

5.用过TensorCore吗？了解TensorCore的原理吗？

Tensor Core是一种专为执行矩阵乘累加运算而设计的专用硬件单元，从Volta架构开始引入。其核心原理可以概括为：

1. 计算模式：D = A * B + C
它的核心是执行一个固定的计算操作：接收两个小矩阵A和B，与一个累加矩阵C相乘后相加，得到结果矩阵D。

A, B, C, D 都是特定维度的小矩阵（如 16x16, 8x32, 32x8 等）。
计算A * B是完整精度的，其结果与C相加后，再以目标精度（如FP32/FP16/INT8）存储到D。

2. 混合精度计算：
这是其实现性能突破的关键。它使用低精度输入来实现高吞吐量和低功耗，但使用高精度进行累加以保持数值稳定性。

常见模式： FP16 输入 (A, B) + FP16 或 FP32 的累加器 (C) -> FP16 或 FP32 输出 (D)。
其他模式：也支持INT8、INT4、BF16等输入精度，以及TF32（在Ampere及以后架构中）。

3. 极高的吞吐量：
每个Tensor Core每个时钟周期可以执行大量的乘加运算（FMA operations）。例如，一个V100的SM中的每个Tensor Core每周期可以执行一个 8x4 * 4x8 -> 8x8 的MMA操作，这相当于 64 次乘加运算（128 FLOPS） 每周期。这与传统的CUDA Core（每周期1次乘加）相比，吞吐量提升了两个数量级。

4. 编程模型：Warp-Level Operation
Tensor Core的操作是在线程束级别进行的。一个Warp内的线程需要协作来共同加载一个大的输入矩阵的各个小块（Tile）到寄存器中，然后调用一条指令（如wmma::mma_sync）来让Tensor Core硬件执行整个小矩阵的运算。

为什么用float4向量来存取数据？有什么好处？

为什么用双缓冲优化？了解cuda流和cuda graph吗？

除了MPI，有知道现在用的更多的GPU通信库吗？

在Nsight Computing中，经常关注的与内存相关的指标。有关注L1 Cache命中率吗？

GPU指令集优化方面了解吗？有做过PTX相关的优化吗？

GEMM是计算密集型还是访存密集型算子？

知道cutlass中如何对GEMM进行优化的吗？

6.写一个GUDA核时，blocksize和gridsize怎么选

一般选32的倍数，通常为128、256、512，不超过1024（受到共享内存和寄存器资源限制）；
gridsize考虑数据量大小上取整（n+blocksize-1）/blocksize
